5.2 CAN通信

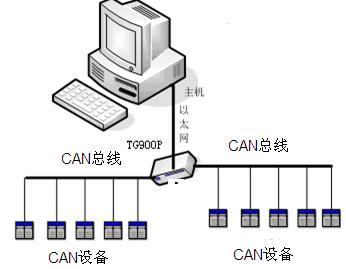

TG900P的2個CAN口與各種協議的設備通信時，通過騰控提供的CAN功能塊編程，將設備數據采集到TG900P中，最終通過MODBUS TCP被上位機獲取。
CAN口通訊包括 CAN_OPEN、CAN_WRITE 和 CAN_READ 共 3 個指令。
（1）同5.1（1）進入編輯界面
�。�2）同5.1（2）添加固件庫
�。�3）插入功能塊指令
在右側編輯向導TCNETLIB組中找到CAN_OPEN、CAN_WRITE 和 CAN_READ 指令，依次拖拽到編程界面中，“確定”，建立功能塊。
雙擊功能塊的藍色管腳，設置各變量。
輸入引腳 |
數據類型 |
描述 |
EN |
BOOL |
TRUE有效，打開CAN口 |
Port |
BYTE |
TG900P的CAN口，可選值：1、2，分別對應CAN1口和CAN2口 |
Baud |
DWORD |
波特率，DWORD#100代表100kbps，其它波特率如200kps，400kbps |
Type |
BYTE |
0——標準幀，1——擴展幀 |
輸出引腳 |
數據類型 |
描述 |
ENO |
BOOL |
輸出使能 |
DONE |
BOOL |
0: 功能塊不能被執行；1: 功能塊可以被執行 |
Errmsg |
WORD |
錯誤信息 |

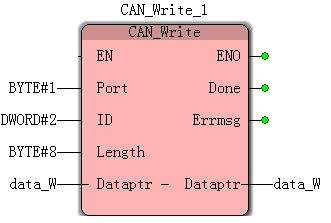

| 輸入引腳 | 數據類型 | 描述 |
| EN | BOOL | 寫命令使能，上升沿有效，每來一個上升沿就向 TG900P 的 CAN 口寫一次數據 |
| Port | BYTE | TG900P的CAN口 |
| ID | DWORD | 幀 ID，CAN_Write 指令的 ID 必須和接收方的幀 ID 一致，如果為 0 則表示向所有節點發送數據 |
| Length | BYTE | 發送數據的字節長度 |
| Dataptr | ANY | 存放寫CAN口數據的緩沖區，一般為數組 |
| 輸出引腳 | 數據類型 | 描述 |
| ENO | BOOL | 輸出使能 |
| DONE | BOOL | 0: 功能塊不能被執行；1: 功能塊可以被執行 |
| Errmsg | WORD | 錯誤信息 1: 端口錯誤 2: 端口未打開 3: 長度錯誤 4: 功能塊數量超限 |

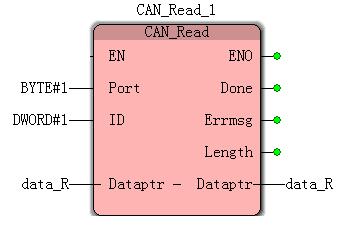

| 輸入引腳 | 數據類型 | 描述 |
| EN | BOOL | 讀命令使能，TRUE 有效 |
| Port | BYTE | 由 CAN_OPEN 打開的CAN口號 |
| ID | DWORD | 幀 ID，CAN_Read 指令的 ID 必須和發送方的幀 ID 一致 |
| Dataptr | ANY | 存放從CAN口讀回的數據，一般為數組 |
| 輸出引腳 | 數據類型 | 描述 |
| ENO | BOOL | 輸出使能 |
| DONE | BOOL | 0: 功能塊不能被執行；1: 功能塊可以被執行 |
| Errmsg | WORD | 錯誤信息 1: 端口錯誤 2: 端口未打開 4: 功能塊數量超限 |
| Length | WORD | 讀取到數據的字節長度 |
(4) 制作，下裝，運行。
(5) 打開調試開關，監視程序。
所有輸出引腳Errmsg為0時，表示通信無錯誤，當有輸出引腳Errmsg不為0時，
根據錯誤信息修改錯誤。
