5.TG900P與其它設備通信
TG900P與從站通信支持MODBUS RTU協議、自由口編程和CAN。騰控提供固件庫TCNETLIB以支持上述通信。固件庫TCNETLIB包括Modbus、自由口編程、校驗和、CAN等指令。編程前需手動添加固件庫TCNETLIB。
TCMODBUS通訊包括建立連接指令TCMODBUS_RUN和讀寫指令TCMODBUS共2個指令。使用TCMODBUS指令通信編程時，首先打開TG900P的串口并設置通訊格式，然后發送讀寫命令。
自由口通訊包括打開串口PORT_OPEN、寫串口PORT_WRITE和讀串口PORT_READ共3個指令。自由口通信編程時，首先打開TG900P的串口，然后發送讀或?qū)懨睢?/p>
騰控提供了COMM_CRC、COMM_FCS、COMM_XOR三個指令分別用于生成CRC、FCS和XOR校驗。
CAN通信包括打開CAN口、寫CAN口和讀CAN口三個指令。先用CAN_Open指令打開TG900P的CAN口，如果需要向CAN總線網絡中的某個CAN設備發送數據，用CAN_Write指令；如果需要接收CAN總線網絡中某個設備的數據，就用CAN_Read指令。
5.1 將MODBUS RTU協議轉換為MODBUS TCP

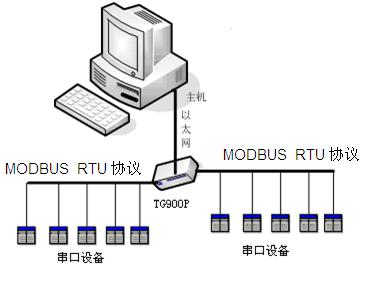

TG900P的3個串口支持MODBUS RTU協議，通過騰控提供的MODBUS功能塊簡單編程，將支持MODBUS RTU協議的設備數據采集到TG900P中，最終通過MODBUS TCP被上位機獲取。
此例通過默認LD語言實現協議轉換。

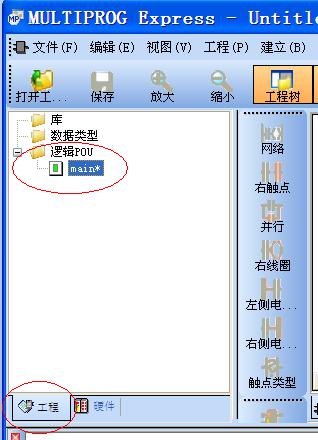

�。�1）參考“快速開始”新建工程并設置工程的IP地址，找到“工程”中的“邏輯POU”，雙擊“main”，進入程序編輯界面。

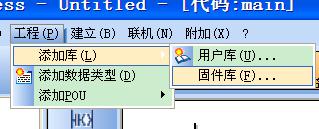

�。�2）添加固件庫TCNETLIB
固件庫添加完成后，可在編程軟件右側的編程向?qū)е锌吹焦碳䦷煳募䦅A。
（3）插入功能塊

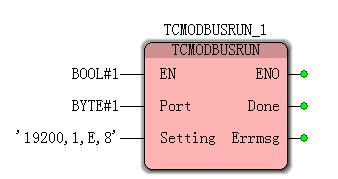

在右側編輯向?qū)CNETLIB組中找到TCMODBUS_RUN和TCMODBUS指令，依次拖拽到編程界面中，“確定”，建立功能塊。
雙擊功能塊的藍色管腳，設置各變量。
| 輸入引腳 | 數據類型 | 描述 |
| EN | BOOL | 為TRUE時，打開并獨占此串口并建立Modbus連接；為FALSE時，關閉此串口 |
| Port | BYTE | 要打開TG900P的串口號，可選值：1、2、3，分別對應COM1、COM2、COM3口 |
| Setting | STRING | 通訊參數，要與從站的通訊格式一致，如‘19200,1,E,8‘是指19200 BPS，偶校驗、8位數據位、1位停止位 注：字符串要在英文狀態下輸入 |
| 輸出引腳 | 數據類型 | 描述 |
| ENO | BOOL | 輸出使能 |
| DONE | BOOL | 為 1 時表示通訊初始化完成，為 0 時表示未完成 |
| Errmsg | WORD | 錯誤信息，0 表示無錯，1 表示出錯 |
