該方案適合于
河道水位監測系統，水庫水位自動監測系統、自容式水位監測、水位監測系統、湖泊水位監測系統
不適合于地下水位監測

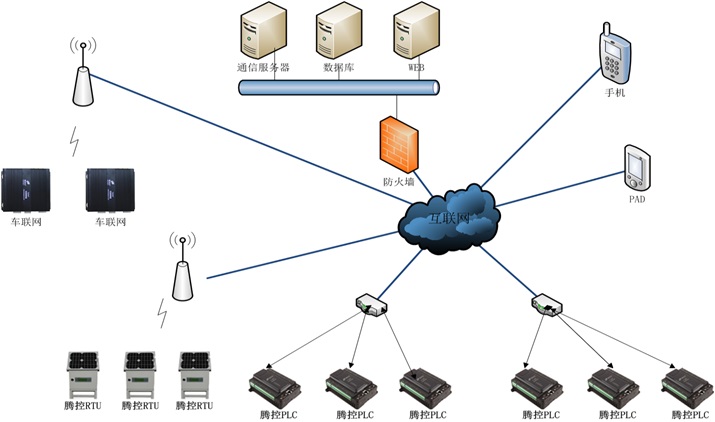

系統包括
低功耗可編程RTU TLP-160
太陽能電池（選項）
鉛酸蓄電池或者磷酸鐵鋰電池組
毫米波雷達液位計
上位機軟件構成

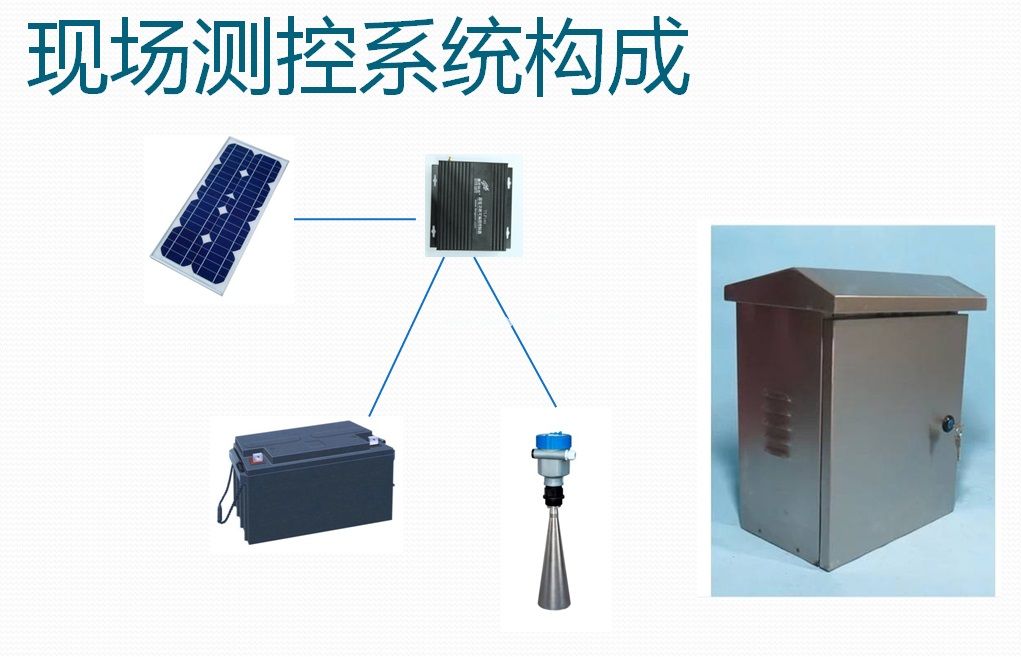

現場設備安裝于滿足IP55等級的防護箱內
箱內包括
低功耗可編程RTU
鉛酸蓄電池或者磷酸鐵鋰電池組
太陽能電池板（選項）安裝在防護箱外
雷達液位計，固定于待測液面的正上方（如下圖）
TLP-160低功耗可編程RTU介紹
廣泛應用于管網監控、氣象信息采集、水文信息采集以及農業滴灌等的監控，采用電池供電，支持太陽能電池的最佳過濾跟蹤，提供電池充電管理。
產品提供1個2G/3G的運營商通信接口，可以支持移動、聯通和電信的網絡，一個SIM卡接口。
產品提供一個支持CLAA/LORAWAN的低功耗無線通信接口
產品提供一個USB接口，作為編程調試接口。
配有MINI SD存儲卡接口，支持高速SD接口，支持FAT32文件系統。支持1GB/4GB/8GB/16GB存儲卡。
支持太陽能電池板的最佳功率點控制，盡可能多的從太陽能電池板榨取功率，降低對太陽能電池板的要求
電池充電管理支持鉛酸電池或者磷酸鐵鋰電池，最大充電電流為2A,在電池接近充滿后，支持涓流充電功能，盡可能大的延長電池壽命。
提供4路模擬量輸入，AD分辨率為12位。
提供4路干接點的開關量輸入
提供4路晶體管的開關量輸出，可以是N溝或者P溝類型，也可以把2路開關量輸出組合在一起，構成H橋輸出方式，可以輸出正負電壓
串行通信接口通過跳線可以選擇為RS232或者RS485接口，支持用戶編程實現儀表協議。
提供1路帶限流的電池電壓輸出，可以給儀表或者其他設備供電。
統支持IEC61131-3可編程環境
系統待機功耗低于1mW
雷達液位計介紹
特 征：精度高；抗干擾能力強，不受溫
度、濕度及風力的影響；安裝、調
試、使用簡單；功耗低。
應 用：適用于湖泊、河道、水庫、明渠、
潮汐水位等水位監測。
最大量程： 70m
測量精度： ±3mm
天線材料： 不銹鋼316L喇叭/PTFE振子
天線結構： 尖錐形振子
頻率范圍： 26GHz
信號輸出： RS485/MODBUS協議
電 源：�。�6~26）V DC
工作方式
每30分鐘（可編程設置）打開雷達液位計電源，測量液位數據，低功耗PLC通過串口編程
讀取。通過網絡發給服務器，服務器中運行騰控主動上傳協議的OPC服務器
可以通過組態畫面顯示液位數據。
也通過軟件在手機端，計算機瀏覽器上展示
系統功耗與工作時間估算（沒有太陽能電池的情況下）
按照每30分鐘測量一次計算
低功耗PLC待機功耗低于100uA，按照100uA計算
PLC工作時，電流小于50mA，毫米波雷達液位計電流小于200mA
通信和液位測量時間不大于30S
平均電流（ 0.1*1770+50*30+200*30 ）/1800約4.3mA
工作一年 0.0043*24*365 ≈37Ah
一個12v 40Ah的電池可以支持一年的工作
如果外配一個5w的太陽能電池板會更佳
