本系統的設計為保護動作信號在整定時間到達時，送給SIS的中央控制單元處理，操作執行單元，控制各直流回路的備份、投運和退出。
　　

　　

　　

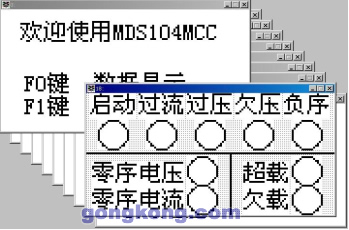

　　4.1.4 MDS-104的軟件設置
　　

　　

　　
　　4.2 AB LOGIX順序控制器
　　

　　

　　
　　4.3 執行單元－ABB直流斷路器和直流接觸器

　　根據各回路容量配置不同型號，冗余執行單元保障線路分?jǐn)嗄芰Α?br /> 　　

　　

　　SOMAX S的基本的用途和特點
　　ISOMAX S系列塑殼斷路器性能優異，外形結構緊湊、通用性強、使用方法簡便，設計簡單、合理、而且質量可靠。此新型斷路器更配有一個改進的分?jǐn)嘞到y(tǒng)，獲多項工業專利。
　 　特別值得注意的是用于制造ISOMAX S系列塑殼斷路器的材料，是按現代環保要求可回用的，ISOMAX S系列塑殼斷路器更以其優異質量及引入注目的設計獲得了歐洲最佳工業設計獎。
　　采用ISOMAX S系列塑殼斷路器是電力生產和配電系統的理想方案，它能確保所有電力用戶的安全性和可靠性，它特別適用于需保護和配合自動化控制的設備，ISOMAX S系列產品能最大范圍地滿足額定電流和故障電流的要求，并能達到與下級殼斷路器的極限分?jǐn)嗳萘窟x擇保護的要求。
　　由于本系列產品的通用性和匹配性強，它能配置在任何配電設備中：
　　一次配電（功力中心）
　　電動機控制（MCC）
　　二次配電（配電盤）
　　用戶（DIN安裝導軌的配電柜）
　　ISOMAX S系列塑殼斷路器包括七種基本規格的產品（S1-S7），從10A到1600A額定不間斷電流和高達100KA 額定極限短路斷容量，各種規格均具有下列額定分?jǐn)嗳萘康燃墸?br /> 　　B-基本分?jǐn)嗳萘?
　　N-正常分?jǐn)嗳萘?
　　S-標準分?jǐn)嗳萘?
　　H-高分?jǐn)嗳萘?br /> 　　L-限流型
　　

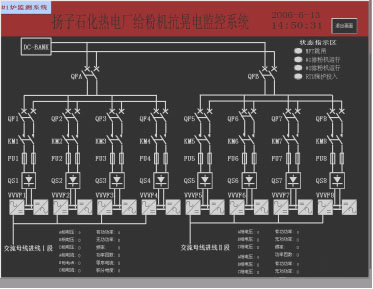

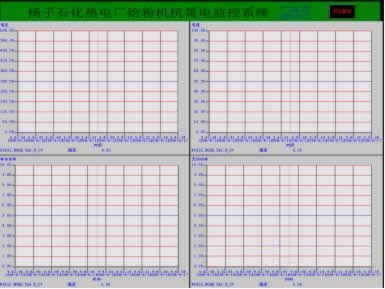

　　5、主站及人機界面監控軟件
　　

　　

　　

　　

　　
第四章 系統工作模式

　　本系統有三種工作模式：

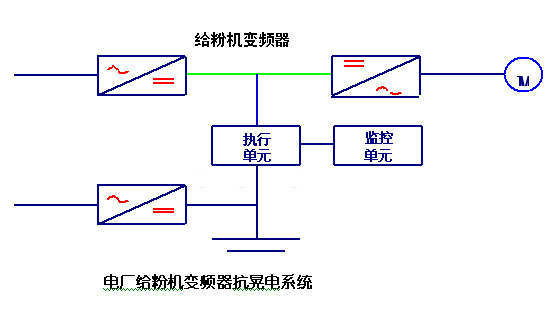

　　�。�1）．正常工作模式：
　　

　　

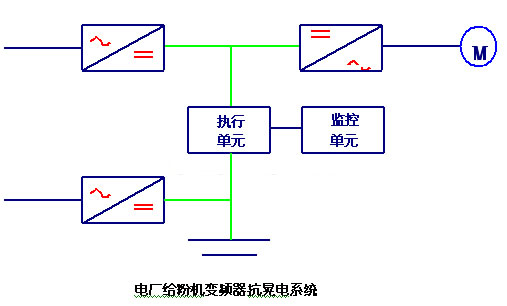

　　　（2）．電網晃電或備自投切換時的工作模式
　　

　　

　　
第五章 系統的控制邏輯

　　邏輯控制說明

　　1． 變頻器啟動、停止控制邏輯

　　根據變頻器的原理，變頻器在交流供電或直流供電正常情況下在接受到啟動接點指令后，即可投入運行。在變頻器正常運行后有一反映變頻器運行狀態的接點信號閉合。變頻器運行調速指令由DCS 或PLC 送來的4－20mA 模擬信號實現�？够坞娤到y(tǒng)只需變頻器或FSSS提供變頻器運行狀態信號，對變頻器控制方式和性能無任何改變。
　　
　　2．抗晃電系統的邏輯圖

　　抗晃電系統的邏輯判斷由SIS的中央控制單元完成，并控制直流電源子系統的執行單元來完成抗晃電系統的備份、投運和退出過程。
　　

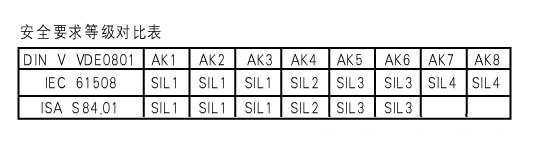

第六章 系統安全性
